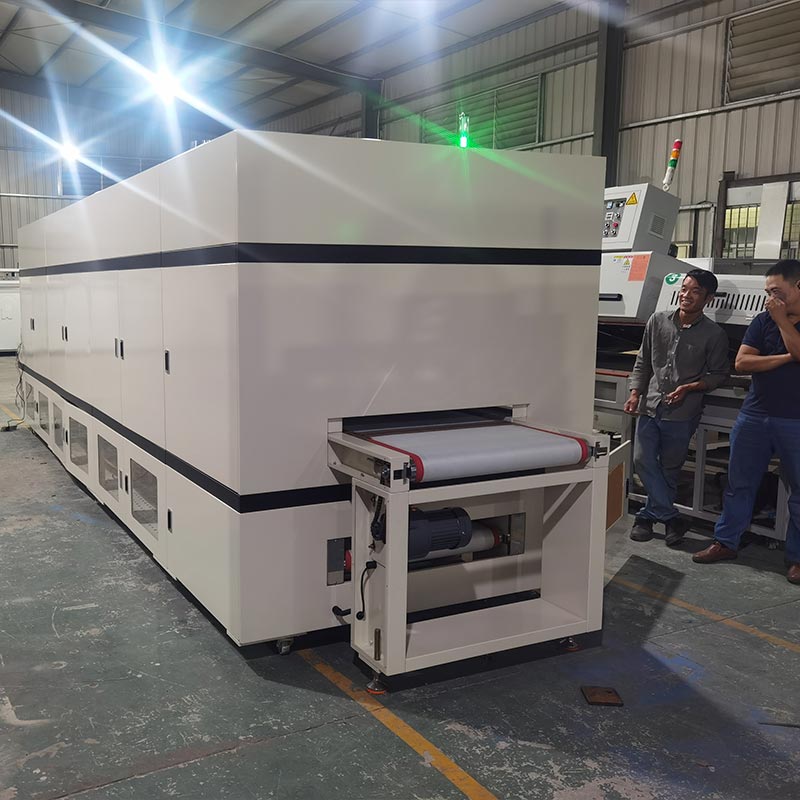

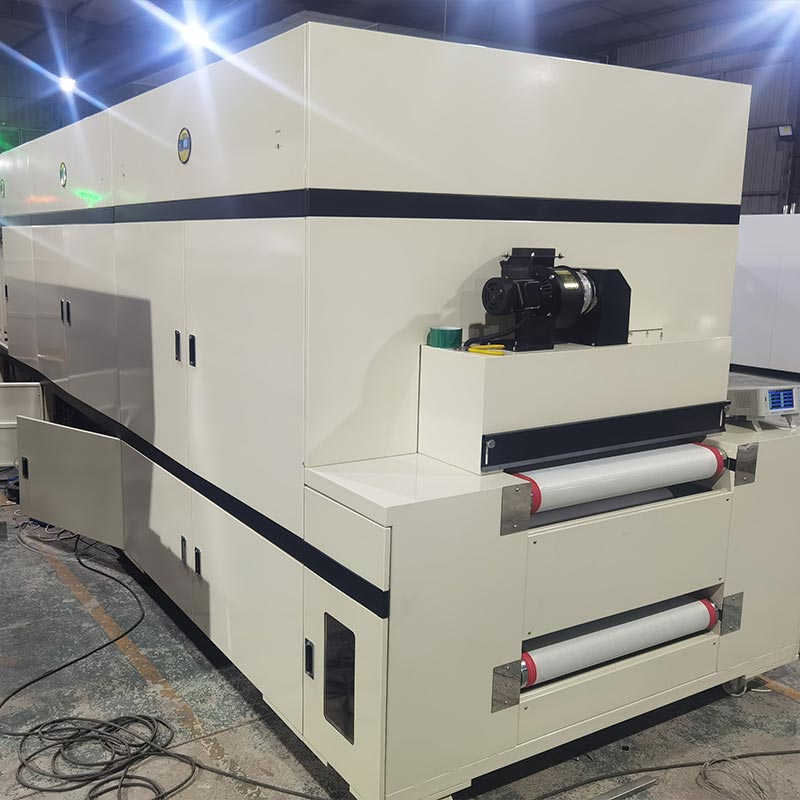

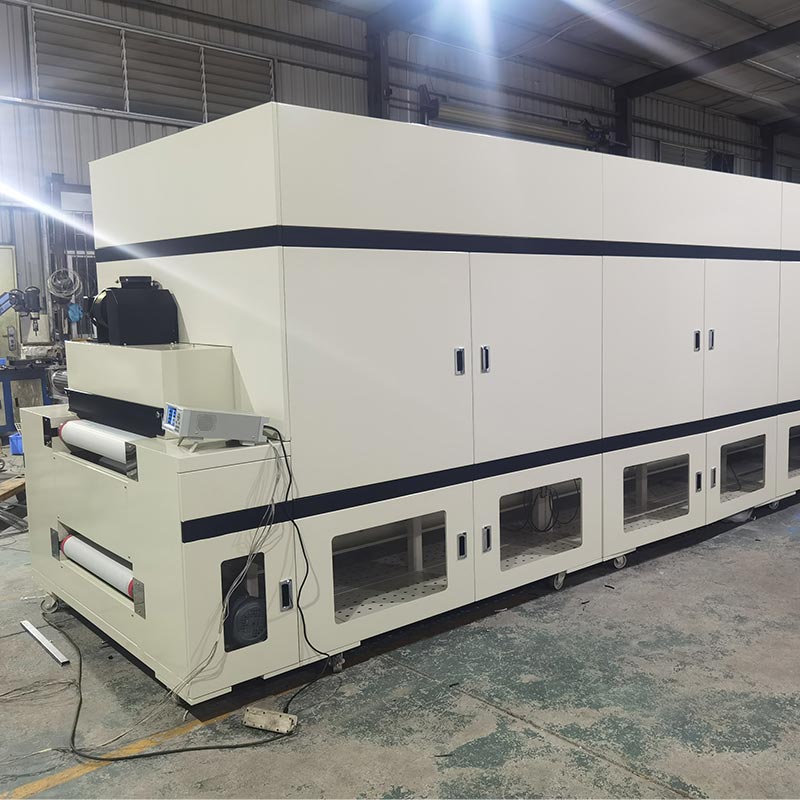

Tunelska peč za vezje

Da bi dosegli enakomerno porazdelitev toplote v tunelski pečici Circuit Board, samo ogrevanje ni dovolj; potreben je tudi natančen nadzor dinamike tekočin. Kot velik proizvajalec je Dingfeng zasnoval tlačno izpušni sistem, ki lahko tvori navpično in brez turbulentne zračne zavese preko 700 milimetrov širine tekočega traku. Poganjata ga 2,2-kilovatni motor z dolgo osjo in 12-palčno rotorje SUS304, lahko potisne prečiščen vroč zrak v drobne pore večslojnih vezij. To je še posebej pomembno za upogljiva tiskana vezja, saj lahko stabilizirajte lahek substrat in mu omogočite, da pride v stik s teflonskim mrežastim pasom, s čimer se izognete pojavi nihanja in gibanja, ki jih običajno vidimo v standardnih konvekcijskih pečicah.

Načelo delovanja

Tunelska pečica za tiskana vezja modela DFHK7008 za ogrevanje uporablja grelne cevi iz nerjavečega jekla. Kombiniran je z nizkošumno toploto ventilator za kroženje zraka in tehnologija prezračevanja povratnega zraka pod škatlo. Vroč zrak po obdelavi s visokotemperaturno učinkovit filter, je enakomerno pritisnjen na površino izdelka. Lahko doseže samodejno nadzor temperature, konstantna temperatura in samodejna zaustavitev pri previsoki temperaturi, kar vključuje varnost, udobje, varstvo okolja in varčevanje z energijo. Notranjost pečice je v celoti izdelana iz ogledala plošče iz nerjavečega jekla. Izolacijska plast je napolnjena z izolacijskim bombažem iz silicijeve kisline 120K. The transport uporablja visokokakovosten teflonski mrežasti trak, odporen na visoke temperature, in je opremljen s krmilnikom in frekvenčni pretvornik, ki ga krmili nizkonapetostni električni nadzorni sistem.

Kakovost konfiguracije

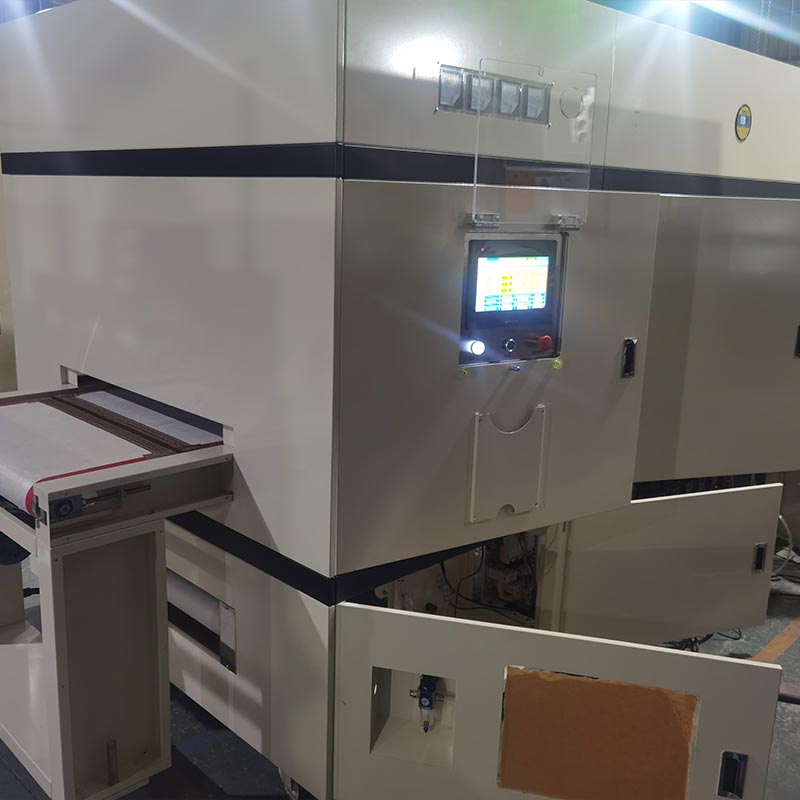

Električni nadzorni sistem Circuit Board Tunnel Oven je opremljen s komponentami vrhunskih blagovnih znamk tako doma kot v tujini, vključno s PLC Mitsubishi H5U-1614MTD-A8, zaslonom na dotik MT8102iE, modulom za nadzor temperature DTE-10T in Sonde tipa K WRNT-01/02 za natančno merjenje temperature ogrevalnega dela. Trifazni krmiljen silikonski modul J3-SCR-75LA se poganja za stabilno regulacijo moči. Kar zadeva prenosni sistem, dva frekvenčna pretvornika Shilin (220V 0,4KW in 380V 3,7KW) s komunikacijskimi funkcijami in serija Schneider komponente so opremljene, vključno z odklopnikom tokokroga 3P+N-C 250A za popolno zaščito električne energije. Serija LC1N AC kontaktorji (1810, 1210, 4011) z več specifikacijami so odgovorni za odpiranje in zapiranje vsakega vezja in so kombinirani s termičnim relejem LRN12N in vmesnim relejem MY4NJ, da zagotovijo izjemno visoko stabilnost in varnost delovanja opreme od vira do terminala.

Model glavne komponente

pogosta vprašanja

V1: Kako ta pečica preprečuje "učinek pokovke" pri peki večplastnih PCB?

O: "Učinek pokovke" se pojavi, ko se ujeta vlaga prehitro razširi. Naša tunelska pečica za vezja uporablja linearne grelne rampe, ki jih nadzoruje SCR. Z natančnim nadzorom hitrosti dviga temperature omogočimo notranja vlaga, da varno difundira skozi predpreg plasti, preden doseže najvišjo temperaturo sintranja, zagotavljanje, da interlaminarne vezi ostanejo nedotaknjene.

V2: Ali je pretok zraka dovolj močan za sušenje skoznjih lukenj z visokim razmerjem stranic?

O: Da. Naš plenum s tlakom navzdol je zasnovan posebej za usmerjanje vročega zraka v odprtine z visokim razmerjem stranic. The navpični pritisk zagotavlja, da zrak prodre skozi luknje, namesto da le preleti površino, kar je bistveno za popolno dehidracijo pred fazo spajkanja ali galvanizacije.

V3: Ali lahko to tunelsko pečico integriramo v popolnoma avtomatizirano linijo SMT?

O: Vsekakor. PLC Mitsubishi in motorji za frekvenčno pretvorbo so zasnovani z rezerviranimi povezovalnimi točkami za Povezljivost industrije 4.0. Podatke o hitrosti transportnega traku in temperaturi je mogoče sinhronizirati z vašim navzgor roboti za pobiranje in oddajanje ali postaje za inšpekcijske preglede na nižji stopnji, kar zagotavlja brezhiben, avtomatiziran potek dela.
